Equipo completo de estación de 2.L-CNG

Resumen

La estación de L-CNG sirve para convertir el gas natural licuado (GNL) en gas natural comprimido (GNC) mediante descarga, aumento de presión, vaporización y, finalmente, repostaje al vehículo mediante un dispensador de GNC. La estación de L-CNG tiene la función de estación principal y subestación de GNC. La estación consta de un tanque de almacenamiento de GNL, una bomba de émbolo criogénica de alta presión, un vaporizador de aire caliente de alta presión, un vaporizador tipo baño de agua (opcional), un panel de prioridad, cascadas de GNC, un dispensador de GNC, tuberías de proceso, válvulas y un sistema de control PLC. Es conveniente y rápido de instalar con un diseño modular y un alto nivel de integración.

Parámetro clave

Modelo	YN-JQQ-1500A	YN-JQQ-2x 1500A
Medio de trabajo	Gas natural licuado (GNL)
Número de bombas	1unit	2units
Descarga máxima de la bomba	1500L/h	3000L/h
Presión después del bombeo	25MPa
Temperatura de diseño de la tubería	-196 ℃
Potencia total	≤30KW	≤65KW
Ruido	≤55dB
Grado a prueba de explosiones	Exd ⅡBT4
Dimensión	3500 * 2400 * 2400 (mm)
Modo de control	Control totalmente automático PLC

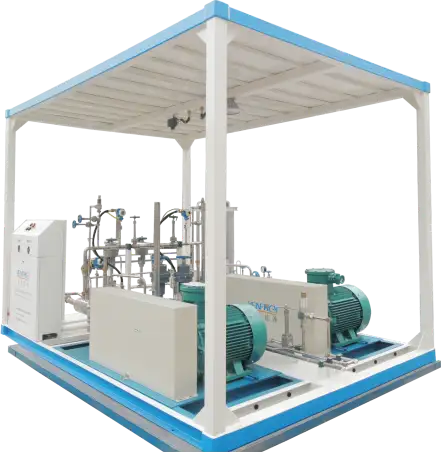

2.1 Skid de bomba de L-CNG

Resumen

La disposición sobre patín facilita la instalación. La bomba de émbolo, el armario de instrumentos, las válvulas y las tuberías están integrados en el patín de la bomba. El vaporizador de alta presión, el vaporizador EAG, el calentador eléctrico de baño de agua y el panel de prioridad también se pueden integrar en el patín según los requisitos del cliente. Ventajas del patín: instalación y funcionamiento, conveniente y rápido.

Equipado con medidas de seguridad como detección de gas combustible, alarma de fugas, corte de emergencia, etc.
Cambia libremente entre bombas dobles y vaporizador de alta presión, lo que mejora la eficiencia del intercambio de calor. El modo de trabajo de una sola bomba y dos bombas cambia automáticamente, lo que asegura el funcionamiento eficiente del equipo.

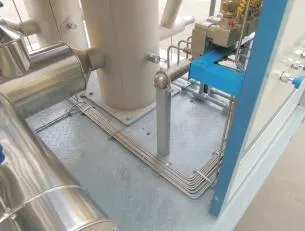

Para evitar que las vibraciones se transmitan al patín de la bomba, el émbolo se integra en el patín de la bomba durante el transporte y se separa del patín de la bomba después de que se instala el patín de la bomba.
Ventajas

Seguro y fiable, proceso tecnológico avanzado, amortiguación y reducción de ruido



2.2 Skid de vaporizador de alta presión

Resumen

El skid de vaporización de alta presión consiste principalmente en un vaporizador de alta presión, un calentador eléctrico tipo baño de agua, un vaporizador EAG de alta presión, un panel de control secuencial, pero también está equipado con una válvula de bola, una válvula de seguridad, un instrumento, un detector de gas combustible, una caja de conexiones a prueba de explosiones, etc. Integra el equipo de instalación descentralizada en un skid, lo que tiene las ventajas de un transporte e instalación convenientes, una pequeña superficie, etc.

Parámetros principales

Vaporización de alta presión	1000 Nm³/h~2000 Nm³/h
Calentador eléctrico tipo baño de agua (opcional)	1000 Nm³/h ~ 4000 Nm³/h
Panel de control secuencial	1500 Nm³/h ~ 4000 Nm³/h
Presión de trabajo máxima	25MPa



3. Estación de gas de construcción combinada de GNL/GNC-L

Resumen
La estación de gas de construcción combinada de GNL/GNC-L no solo puede repostar gas natural licuado para vehículos de GNL, sino que también puede repostar gas natural comprimido para vehículos de GNC. Flujo de proceso principal: descarga, regulación de presión, llenado de GNL, medición de presión de GNC-L, llenado de GNC, etc.
Equipo principal: tanque de almacenamiento de GNL, skid de bomba sumergida de GNL, dispensador de GNL, bomba de émbolo criogénica de alta presión de GNL, skid de gasificación de alta presión, vaporizador, panel de prioridad, cascadas de almacenamiento de GNC, dispensador de GNC, tuberías y válvulas, etc.



Parámetro clave

Volumen del tanque de almacenamiento de GNL	60 m³、120 m³
Número de bombas sumergidas	1 unidad、2 unidades
Desplazamiento de la bomba sumergida	340 L/min、680 L/min
Presión de trabajo máxima después de ser bombeado por la bomba sumergida	1.6MPa
Número de bombas de émbolo	1 unidad、2 unidades
Desplazamiento de la bomba de émbolo	1500 L/h、3000 L/h
Presión de trabajo después de ser bombeado por la bomba de émbolo	25MPa
Cascadas de almacenamiento de GNC	3,9 m³、6 m³、8 m³
Potencia total	40 kW~90 kW
Grado a prueba de explosiones	Exd ⅡBT4
Modo de control	Control totalmente automático PLC
Vaporización de alta presión	1000 Nm³/h~2000 Nm³/h
Calentador eléctrico tipo baño de agua (opcional)	1000 Nm³/h ~ 4000 Nm³/h
Panel de control secuencial	1500 Nm³/h ~ 4000 Nm³/h
Presión de trabajo máxima	25MPa



4. Equipo completo de estación de gasificación de GNL-L

Resumen

La estación de gasificación de GNL-L sirve para transmitir GNL a la red de gasoductos de gas natural y suministrar gas natural a los residentes urbanos, usuarios industriales y para el recorte de picos de emergencia después de la gasificación, regulación de presión, medición y odorización del gas natural licuado.
La estación de gasificación de GNL-L consta de un tanque de almacenamiento de GNL (vagón cisterna de GNL), un skid de aumento de presión de descarga, un skid de aumento de presión del tanque de almacenamiento, un vaporizador calentado por aire, un vaporizador BOG, un calentador eléctrico de baño de agua, un skid de regulación y medición de presión y odorización, etc.



4.1 Estación de gasificación de GNL-L estacionaria

Resumen

La estación de gasificación de GNL-L estacionaria consta de un tanque de almacenamiento de GNL, un skid de aumento de presión de descarga, un skid de aumento de presión del tanque de almacenamiento, un vaporizador calentado por aire, un skid de regulación y medición de presión y odorización y un sistema de control PLC. Cada módulo se ensambla en fábrica y se prueba y depura individualmente; puede ponerse en funcionamiento de prueba después de una simple conexión, instalación y depuración de cada módulo.



4.2 Equipo de estación de gasificación de GNL-L integral montado en skid

Resumen

La estación de gasificación de GNL-L integral montada en skid integra el tanque de almacenamiento de GNL, el impulsor de presión del tanque de almacenamiento, el calentador EAG, el vaporizador calentado por aire, el sistema de regulación y medición de presión y odorización y el sistema de control PLC en el skid, ensamblado, probado y depurado en fábrica; puede ponerse en uso después de llegar al sitio. Característica: pequeña área de ocupación, agilidad de movimiento.



4.3 Equipo de estación de gasificación de GNL-L montado en skid

Resumen

El GNL-L montado en skid consta de un tanque de almacenamiento de GNL, un sistema de vaporización y regulación y medición de presión y odorización (sistema de control PLC integrado) y un skid de aumento de presión de descarga; cada módulo se ensambla en fábrica, se prueba y depura individualmente; puede ponerse en uso después de una simple instalación y conexión. Característica: pequeña área de ocupación, agilidad de movimiento.

Equipo de estación de gasificación de GNL-L integral montado en skid

Dispositivo de suministro puntual de GNL



5. Equipo completo de GNL marino

5.1 Equipo completo de GNL marino

Resumen

La estación de gas de GNL marino es el lugar de servicio que se construye en ríos interiores o zonas costeras para repostar barcos de GNL. Se puede dividir en 3 tipos según las diferentes condiciones ambientales del área de agua y la costa, diferentes modelos de construcción de la estación:

1. La estación de llenado de GNL que se construye depende del muelle, llamada colectivamente estación base costera, por ejemplo, estación fija de muelle de curva de caballete, estación fija de muelle de mamparo.
2. La estación de llenado de GNL que se construye depende del pontón, llamada colectivamente estación de pontón, por ejemplo, tipo de muelle de pontón o galería de tuberías, tipo de pontón independiente.
3. La estación de llenado móvil se construye en función de un buque de propulsión eléctrica, que tiene la característica de servicio de llenado móvil.

5.1.1 Estación de GNL tipo costera

Resumen

La estación de GNL tipo costera consta de un tanque de almacenamiento criogénico de GNL, un skid de bomba sumergida criogénica, un dispensador de GNL marino, un sistema de viento de instrumentos y un sistema de control PLC. Funciones: descarga, descarga de un barco, llenado de GNL para barcos, medición, etc. Diseño modular, alto nivel de integración, conveniente y rápido de instalar.
Parámetro clave

Modelo de producto	YN-JYQ-01
Medio de trabajo	Gas Natural Licuado (GNL)
Capacidad del tanque	60m3	120m3
Número de bombas	1	2
Bombas de descarga	340L/min	680L/min
Presión de trabajo	1.2MPa
Número de dispensadores de GNL	1	2
Potencia total	15KW	30KW
Modo de control	Control completamente automático PLC

Estación de GNL tipo costera

Dispensador de GNL marino



5.1.2 Estación de GNL tipo pontón

Resumen

La estación de GNL tipo pontón consta de un tanque de almacenamiento criogénico, un cofre de hielo del tanque de almacenamiento (incluye bomba sumergida criogénica), un brazo de llenado (manguera de llenado), un sistema de viento instrumental y un sistema de seguridad. Funciones: descarga, descarga de un barco, llenado de GNL para barcos, medición, etc. Diseño modular, alto nivel de integración, conveniente y rápido de instalar.
Parámetro clave

Modelo de producto	YN-CY-JYQ-01
Medio de trabajo	Gas natural licuado (GNL)
Capacidad del tanque de almacenamiento	100m3	200m3		300m3
Número de bombas	2		3
Presión de trabajo nominal	1.2MPa
Descarga máxima de la bomba	680L/min		1020L/min
Potencia total	30KW		45KW
Modo de control	Control completamente automático PLC

Estación de GNL tipo pontón

La mesa de operaciones de la sala de control de accionamiento

Interfaz de control de barcaza de GNL



5.2 Equipo completo para embarcaciones propulsadas por GNL

5.2.1 Equipo de suministro de GNL para embarcaciones propulsadas por combustible

Resumen

El equipo de suministro de GNL consta de un tanque de almacenamiento, un cofre de hielo del tanque de almacenamiento, una tubería de doble pared de gas combustible, un sistema de ventilación y un sistema de viento instrumental. Función: llenado y suministro del tanque de almacenamiento, regulación de la presión del tanque de almacenamiento, suministro de gas para el motor, alivio de seguridad, ventilación mecánica, etc. Suministro seguro y estable de gas al motor de gas natural y al dinamo.

Parámetro clave

Modelo de producto	YN-CY-S03	YN-CY-S05	YN-CY-S08	YN-CY-S10
Capacidad del tanque de almacenamiento	3 m³	5 m³	8 m³	10 m³
Cantidad de suministro de gas	≤400 Nm³/h
Presión de trabajo	1.0 MPa
Presión de diseño	1.2 MPa



5.2.2 Sistema de seguridad de embarcaciones propulsadas por GNL

Resumen

● El sistema de seguridad consta de un armario de control de seguridad de la sala de máquinas, un tablero de alarma remoto de la consola de accionamiento y un LBZ de llenado. El sistema de seguridad y el sistema de control y monitoreo son mutuamente independientes, el sistema de seguridad es prioritario al sistema de control y monitoreo, el sistema es de alta seguridad.
● El suministro de energía de este sistema utiliza un diseño redundante, el suministro de energía principal y el suministro de energía de reserva son redundantes, el otro suministro de energía puede suministrar energía sin cerrar mientras uno se descompone. El sistema está equipado con un módulo UPS y una batería de reserva, y la batería de reserva puede suministrar energía continuamente durante 30 minutos.
● Este sistema utiliza un concepto de diseño distribuido, la unidad de control izquierda y derecha están controladas respectivamente por 2 conjuntos de unidades de control independientes, y la señal de seguridad accede al sistema de seguridad independientemente del sistema de control. El controlador del sistema de seguridad utiliza el controlador PLC con certificado de seguridad, el sistema completo alcanza el nivel de seguridad SIL Ⅱ.

● Cada unidad de control con módulo E/S, no afectará a otras unidades de control incluso si una se descompone, lo que minimiza los riesgos.
● Cada unidad de control está equipada con una pantalla táctil, hay una pantalla de alarma remota en la consola de la cabina, visualización audiovisual y fácil operación.
● El sistema está equipado con una interfaz de transmisión remota de datos inalámbricos, que puede cargar el estado operativo del equipo, la ubicación del barco a la plataforma de gestión de información del propietario del barco, luego el propietario del barco puede ver el estado operativo del equipo, el estado de consumo de combustible y la trayectoria de navegación del barco, etc., en tiempo real.

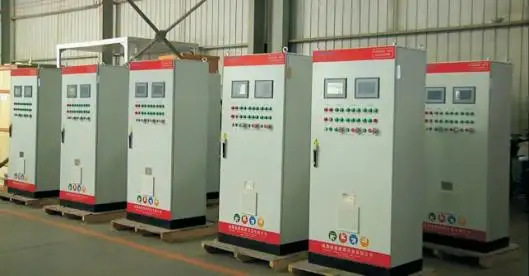

Armario de control de seguridad de embarcaciones propulsadas por GNL

Armario de control de seguridad de embarcaciones propulsadas por GNL

Interfaz del sistema de seguridad de embarcaciones propulsadas por GNL



5.3 Plataforma de gestión de información de buques

Resumen

Con el aumento de los buques de GNL, se demanda la plataforma de gestión con función de supervisión de seguridad y gestión de despacho de instalaciones de llenado. Por lo tanto, nuestra empresa desarrolla la plataforma de gestión de información que se aplica a la supervisión de seguridad del almacenamiento de gas, el suministro de gas, el uso de gas para buques de GNL, la ubicación del barco y la gestión de despacho inteligente de las instalaciones de llenado. Está disponible para la supervisión de seguridad y la gestión de despacho de operaciones de buques de la oficina marítima, el armador y la empresa operadora de llenado de gas.



6. Equipo completo de estación de GNC

6.1 Dispensador de GNC

Resumen

El dispensador de GNC inteligente de tipo general utiliza el sistema de control de microprocesador de alto rendimiento de rango militar de desarrollo independiente de nuestra empresa, que se utiliza principalmente para medir el llenado de GNC para vehículos de GNC. La función de cálculo de inteligencia de presión líder en la industria garantiza un llenado completo de una sola vez y evita el llenado excesivo. El control científico de la velocidad de llenado de GNC garantiza el control fiable de la presión objetivo de llenado de GNC.
Nuestro controlador de microordenador de I+D independiente utiliza piezas electrónicas de rango militar y pasa la prueba de idoneidad para entornos hostiles, compatibilidad electromagnética y rendimiento de seguridad, lo que garantiza la fiabilidad del controlador de microordenador mientras el dispensador de GNC funciona en el entorno operativo complejo. Poseemos los derechos de propiedad intelectual, no hay obstáculos para la actualización tecnológica y la reconstrucción en el futuro.

Ventajas

Control de presión líder en la industria, diseño modular, derechos de propiedad intelectual

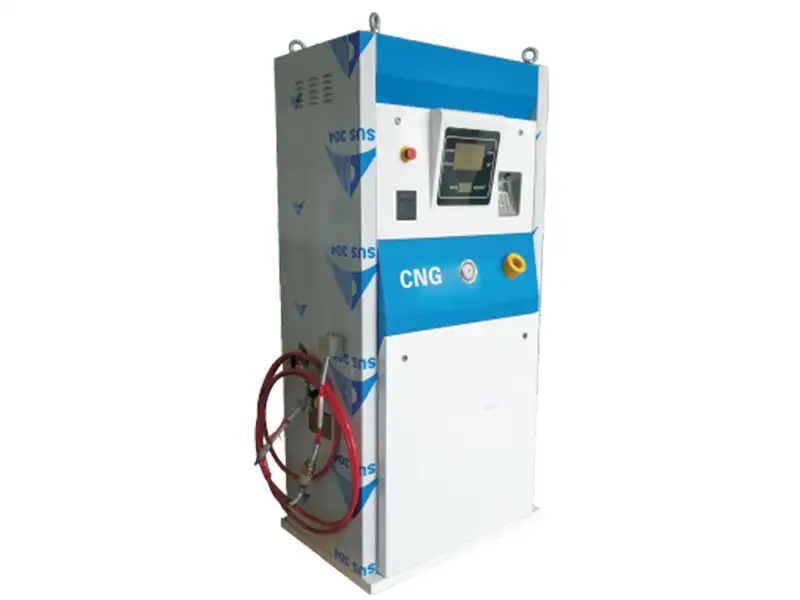

Dispensador de GNC

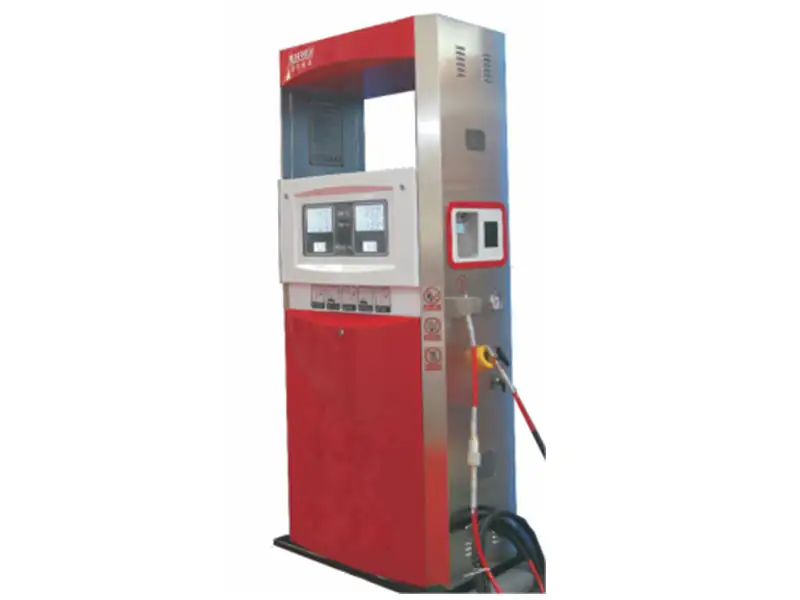

Dispensador de GNC (para exportación)



Parámetros clave

Serie de Dispensadores de GNC
Tipo básico	Dispensador de GNC de flujo másico	Monofásica de manguera simple, monofásica de doble manguera, monofásica de cuatro mangueras
		Bifásica de manguera simple, bifásica de doble manguera, bifásica de cuatro mangueras
		Trifásica de manguera simple, trifásica de doble manguera, trifásica de cuatro mangueras
Parámetros técnicos	Medio aplicable	Gas Natural Comprimido (GNC)
	Precisión de medición	±1,0 %
	Rango de flujo	(2-30) kg/min (3-40) Nm³/min
	Presión de trabajo nominal	20MPa
	Presión de trabajo máxima	25MPa
	Resistencia a la compresión	37.5MPa
	Temperatura ambiente	-40 ℃ - +50 ℃
	Grado a prueba de explosiones	Exdefbmb ⅡAT4Gb
	Fuente de alimentación	220 V ± 15 % 50 Hz ± 1 Hz
	Unidad de medida	Kg/Nm³
	Lectura de escala mínima	0.01
	Rango del contador simple	0~9999.99
	Rango de totalización	0~99999999.99
	Potencia nominal	Manguera simple: 100 W, doble manguera: 200 W, cuatro mangueras: 400 W

Función principal
Pantalla LCD con retroiluminación de alto brillo, precio unitario de doble pantalla, volumen de GNC y suma
Función de protección de seguridad contra sobrepresión, desbordamiento, anti-oleaje
Función de memoria de gran capacidad, se pueden guardar 20.000 transacciones de llenado de GNC sin conexión, y admite la consulta e impresión de datos históricos

Reposta por volumen y suma preestablecidos

Función de diagnóstico automático de fallos, visualización automática del código de fallo

Compensación de temperatura y presión

Protección contra roturas
Descarga y purga de presión

Liquidación y gestión automáticas de tarjetas IC

Control automático de la presión de llenado, lo que garantiza la extracción eficaz de GNC del sistema de almacenamiento

Protección de datos y visualización de retardo de datos en caso de fallo de alimentación

Mostrar los datos recientes de llenado de GNC

Supervisar el mal funcionamiento del medidor de flujo másico y detener el repostaje si el medidor de flujo másico presenta un mal funcionamiento
Protección contra fugas de gas y pérdida de gas, información de alerta de visualización
Función de limpieza en línea del filtro

Válvula de cierre de emergencia manual

Impresora de recibos



Columna de llenado/descarga de GNC 6.2

Resumen
La columna de llenado/descarga de GNC utiliza un sistema de microprocesamiento de control industrial de alto rendimiento, que es el equipo de medición utilizado en la liquidación comercial de la estación principal o subestación de GNC, y principalmente para el llenado/descarga y la medición de vagones cisterna de GNC.
La compensación de temperatura está disponible, ya que utiliza un medidor de flujo másico importado con sensor de temperatura, el sensor de presión de alta precisión asegura la medición de alta precisión.
El medidor de flujo másico, la válvula de bola manual, la manguera de alta presión y el acoplamiento rápido son importados de marcas famosas en el extranjero.
Diseñado y fabricado por nosotros mismos, el controlador de computadora utiliza componentes electrónicos de grado industrial, y pasó la prueba de idoneidad para entornos hostiles, compatibilidad electromagnética y seguridad, lo que garantiza la fiabilidad del controlador de computadora en entornos operativos complejos. Con derechos de propiedad intelectual, no hay ningún obstáculo en la actualización y reconstrucción de la tecnología en el futuro.
La trayectoria del tubo de impulsión es Φ22x4, el diámetro de la manguera de alta presión es de 25 mm, el flujo máximo alcanza los 80 kg/min.

Ventajas

Alta precisión de medición, alta fiabilidad, derechos de propiedad intelectual, alta velocidad de llenado

Función principal

Función de protección de seguridad contra sobrepresión, desbordamiento
Protección de datos y visualización de retardo de datos en caso de fallo de alimentación
Función de memoria de almacenamiento masivo, consulta del volumen total por turno y del totalizador total
Reposta por volumen y suma preestablecidos
Mostrar los datos recientes de llenado de GNC
Función de diagnóstico automático de fallos, visualización automática del código de fallo
Compensación de temperatura y presión
Protección contra roturas
Válvula de cierre de emergencia manual

Liquidación y gestión automáticas de tarjetas IC (opcional)
Impresora de recibos
Interfaz de comunicación de transmisión de datos
Interfaz de comunicación

Parámetros clave

Serie de columnas de llenado/descarga de GNC
Tipo básico	Columna de llenado de GNC	Monofásica de manguera simple, monofásica de doble manguera, Bifásica de manguera simple, columna de llenado de GNC de presión media
	Columna de descarga de GNC	Monofásica de manguera simple, monofásica de doble manguera
Parámetros técnicos	Medio aplicable	Gas Natural Comprimido (GNC)
	Precisión de medición	±1,0 %
	Rango de flujo	Columna de llenado de GNC: (3-70) kg/min (3-80) m³/min Columna de descarga de GNC: (3-77) kg/min (3-90) m³/min
	Presión de trabajo nominal	20MPa
	Presión de trabajo máxima	25MPa
	Temperatura ambiente	-40 ℃ - +50 ℃
	Grado a prueba de explosiones	Exdefbmb ⅡAT4Gb
	Fuente de alimentación	220 V ± 15 % 50 Hz ± 1 Hz
	Unidad de medida	Kg/Nm³
	Lectura de escala mínima	0.01
	Rango del contador simple	0~9999.99
	Rango de totalización	0~99999999.99
	Potencia nominal	Manguera simple: 100 W, doble manguera: 200 W



7. Dispensador de hidrógeno

Resumen

El dispensador de hidrógeno se utiliza para llenar el hidrógeno para automóviles de pila de combustible. Nuestro dispensador de hidrógeno utiliza un diseño de estrategia de combustible de control de tres pasos y una combinación de múltiples técnicas a prueba de explosiones para llenar automáticamente el hidrógeno en el cilindro de combustible montado en el vehículo, de forma segura, rápida y confiable mediante la recopilación y el cálculo de datos del controlador.
Nuestro dispensador de hidrógeno tiene la función de protección de seguridad de protección contra sobrepresión, compensación de temperatura ambiente, protección de acoplamiento de desconexión y sistema de alarma de fugas, etc. El controlador de computadora de I+D independiente utiliza componentes electrónicos de grado industrial y pasó la prueba de idoneidad ambiental rigurosa, compatibilidad electromagnética y seguridad, lo que garantiza la fiabilidad del sistema de control por microordenador del dispensador de hidrógeno.

Parámetros técnicos clave

Precisión de medición	0,30%
Presión de repostaje	35MPa
Presión máxima de trabajo	42MPa
Grado a prueba de explosiones	Ex deibmbpx IIB+H2 T4
Velocidad de repostaje	>0.6kgH2/min



8. Plataforma de gestión de información de estaciones de gas natural

8.1 Sistema SCADA de la estación de GNL

Resumen

● Utilizando PLC de SIEMENS y software de configuración industrial para recopilar, almacenar, registrar, mostrar, cargar de forma remota y monitorear los datos de los equipos de la estación de GNL/G-NC. Equipos principales: instrumento de campo, armario de control PLC, armario de distribución de energía de conversión de frecuencia, computadora de monitoreo y sistema de alarma.
● Alta automatización: operación con un solo toque, los operadores pueden operar hábilmente este sistema mediante una capacitación simple, lo que puede evitar que la operación incorrecta cause daños al personal y al equipo.
● Alta seguridad: control de interbloqueo de alarma ESD, alarma de gas combustible, alarma de llama, sobretemperatura y sobrepresión de equipos de campo, etc.
● Monitoreo en tiempo real de la corriente eléctrica de la bomba criogénica sumergida en funcionamiento, la temperatura del depósito de la bomba y la contrapresión de la bomba, lo que proporcionará una protección múltiple a la bomba y extenderá la vida útil de la bomba.
● Cambiar automáticamente el modo de frecuencia constante y el modo de conversión de frecuencia de la bomba criogénica sumergida para satisfacer la demanda de presión de los diferentes modos técnicos.
● Controlar el arranque y parada automáticos de la bomba de émbolo criogénico de alta presión según la presión del dispositivo de almacenamiento de gas, lo que garantiza el suministro de presión estable para los dispensadores de GNC.



8.2 Sistema SCADA de la estación de GNC

Resumen

Utiliza software de configuración universal de grado industrial e ideas internacionales avanzadas. Como un generador de programas de utilidad de interfaz hombre-máquina en tiempo real, tiene una función de informe de configuración flexible, admite monitoreo de consulta remota y alarma de voz, proporciona una curva común y un mapa tridimensional múltiple.



8.3. Sistema inteligente de gestión de red para estaciones de gas GNC

Resumen

El sistema inteligente de gestión de red de estaciones de gas GNC utiliza tecnología moderna de redes informáticas e integra tarjeta IC inteligente, electrónica, red y tecnología de bases de datos, lo que proporciona a la estación de GNC una plataforma de gestión fácil, rendimiento estable, alta eficiencia, respuesta rápida y recursos compartidos. Gestión centralizada de cada estación de gas GNC, y hace realidad la tarjeta única, la red bancaria y el pago de terceros como WeChat y Alipay.
El sistema inteligente de gestión de red de estaciones de gas GNC se puede dividir en 3 tipos: nivel de estación, nivel regional y nivel de grupo.
Sistema de gestión de nivel de estación: instalado en las computadoras de la estación de gas GNC, recopilando datos del dispensador de GNC y almacenándolos en la base de datos, para consultar y obtener estadísticas de datos para los usuarios.
Sistema de gestión de nivel regional: hace realidad el intercambio de datos y la consulta de datos de múltiples sistemas de gestión de nivel de estación en una región. Centro de datos de la oficina central.
Sistema de gestión central de nivel de grupo: recopilación de datos de múltiples sistemas de gestión de nivel regional y proporciona datos y base para la toma de decisiones para la gestión y el control del grupo.

8.3.1 Sistema de gestión de nivel de estación

Resumen

Equipado con comunicación de datos, visualización, formularios de informes, consulta y configuración de mensajes, la computadora de gestión del sitio (incluido el software de monitoreo y la base de datos correspondiente) está instalada en la sala de negocios de cada estación de gas.

Sistema de control de la estación - Consulta de informes

Sistema de control de la estación - Consulta de informes

Sistema de control de la estación - Gráfico de barras de estadísticas



Función principal

Monitoreo de los datos del dispensador de GNC	Consulta de agua bancaria de repostaje
Consulta de agua bancaria de repostaje de vehículos de la empresa	Gestión de autoridades
Consulta de agua bancaria de repostaje de la boquilla del dispensador de GNC	Consulta de agua bancaria de repostaje del número de tarjeta
Consulta de agua bancaria de repostaje del personal	Consulta de agua bancaria de repostaje en efectivo
Consulta de agua bancaria de repostaje de recuento	Configuración de parámetros del sistema
Estadísticas diarias y mensuales de equipos y grupos, rutas	Admite la gestión de varios idiomas, cambio de varios idiomas con un solo botón
Configuración de parámetros de interfaz	Copia de seguridad/recuperación de la base de datos, gestión de registros
Equipos y grupos que consultan el agua del banco de repostaje	Admite la concurrencia de grandes volúmenes de datos
Vehículos que consultan el agua del banco de repostaje	Admite una boquilla, un acuerdo; varias boquillas, un acuerdo
Modelo de vehículo que consulta el agua del banco de repostaje	Pantalla de información de equipos y grupos: de servicio, fuera de servicio
Emisión de listas negras y blancas	Recopilación de datos de varias boquillas con diferentes acuerdos



8.3.2  Sistema de gestión de red central

8.3.2.1  Sistema de gestión de tarjetas IC web central

Resumen
Equipado con las funciones de configuración de información básica de la tarjeta IC (modelo de consumo, tipo de vehículo, tipo de precio unitario), básico
configuración de reglas, entrada de información de la tarjeta IC (número de tarjeta, número de placa, fecha del cilindro, etc.), consulta de información relevante de la tarjeta IC, estadísticas, etc.

Funciones principales

Crear perfil para vehículos	Configuración del tipo de vehículo
Registro de información de la empresa	Registro de información del vehículo
Recarga de tarjeta IC	Desbloquear tarjeta IC "gris"
Cambio de grado de precio unitario de la tarjeta IC	Consulta de información de recarga de tarjeta IC
Consulta de información resumida de la tarjeta IC	Resumen de información de recarga de tarjeta IC
Configuración de patrones de consumo	Configuración de grado de precio unitario
Mantenimiento de información del conductor	Emisión de tarjeta IC
Cancelar informe e informar de la pérdida de la tarjeta IC	Cambio de fecha del cilindro de la tarjeta IC
Consulta de información emitida de la tarjeta IC	Consulta de información de verificación de cuenta de la tarjeta IC
Consulta de información del informe de pérdida	Gestión de autoridades



8.3.2.2  Sistema de consulta de datos central

Resumen

Este sistema es una plataforma de acceso a Internet con estructura B/S, que proporciona diferentes funciones de consulta para diferentes usuarios sin necesidad de instalar el sistema.

Funciones principales
● Estadísticas de cambio de turno de cada estación o estadísticas resumidas de todas las estaciones, muestra los detalles de cada turno en cada estación y admite la impresión.

● Procesamiento de formularios de informe: resumen de los datos de cada estación y proporciona varios formularios de informe.

● Distribución de derechos y poderes: gestión descentralizada del sistema, diferentes permisos para diferentes usuarios, y solo la persona que tiene permisos puede operar y utilizar el módulo de función relevante.

● Se puede acceder a la red de área local y a toda la red, lo que resulta conveniente para que diferentes departamentos funcionales consulten los datos de gestión (por ejemplo, departamento de producción, departamento financiero, departamento de gestión, etc.)

● Función de consulta de detalles de consumo y saldo.

● Función de consulta de turnos y estadísticas acumulativas de turnos.

● Función de auditoría de datos e impresión de formularios de informe.

Sistema de consulta de datos de red egocéntrica: gráfico estadístico de ventas

Sistema de consulta de datos de red egocéntrica: consulta estadística de venta de gas



8.4 Sistema de recarga autoservicio

Resumen

Admite pagos con WeChat, Alipay y efectivo, funcionamiento desatendido las 24 horas para reducir la carga de trabajo, ahorrar costes laborales y mejorar la calidad del servicio. Aspecto elegante y mejora la imagen de la gasolinera.

Función principal

● Funcionamiento desatendido las 24 horas para la recarga autoservicio, crédito para carga y servicio de consulta.
● Identifica el efectivo automáticamente.

● Admite pagos de terceros como WeChat, Alipay.

● Interfaz de usuario estilo cajero automático, funcionamiento con pantalla táctil y aviso de voz.

● Servicios de valor añadido: multas de tráfico, tasas de gas, carga eléctrica, etc.

● Publicación de anuncios, envío de información.
